卷扬机各个地方的配置要求
日期: 2020-09-14 11:07 浏览次数 :

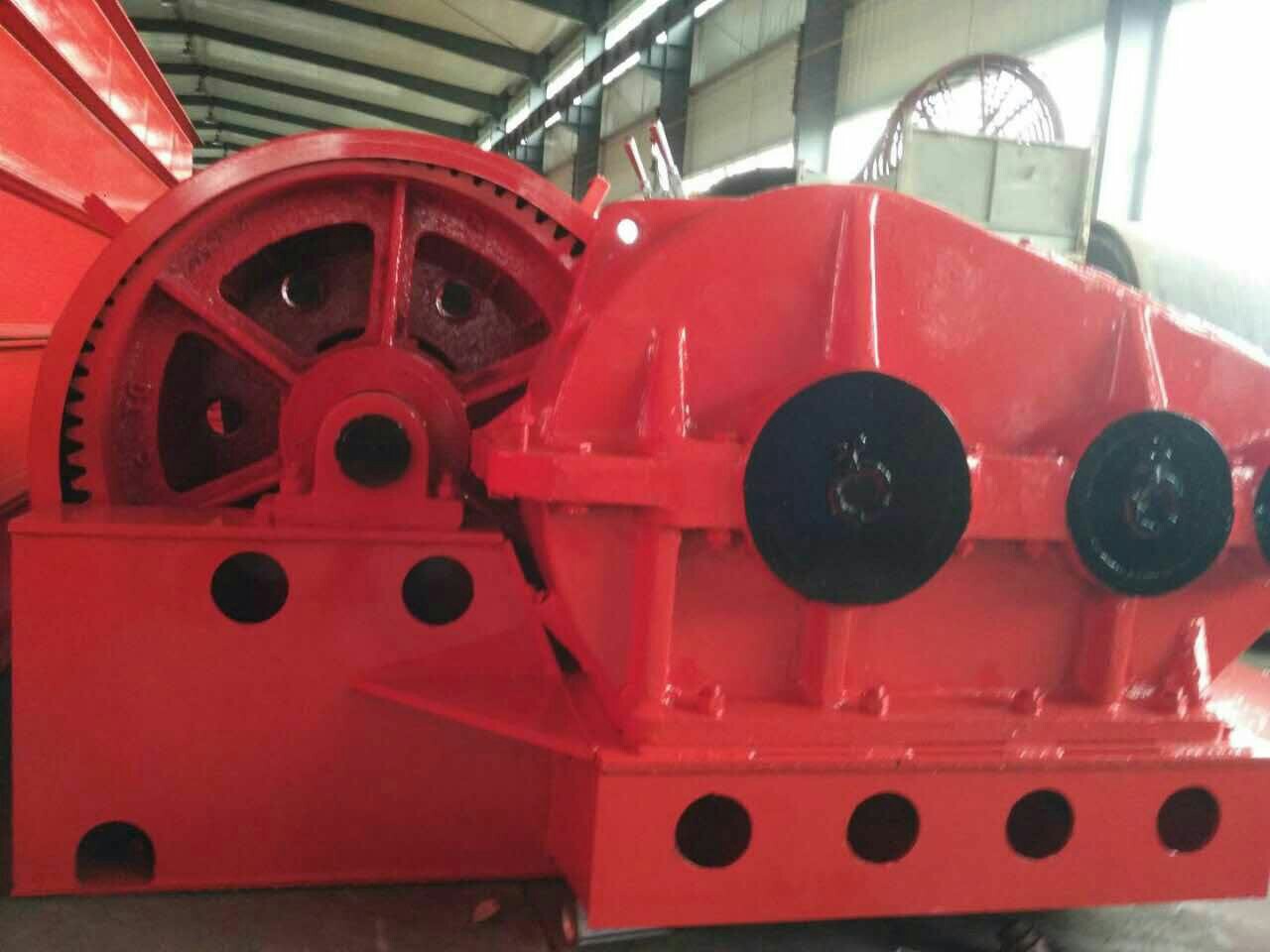

卷扬机机架应有足够的刚度,装配式的机架应连接牢固,其结合处不得产生错位,的机架
齿轮及蜗轮蜗杆53.2.1开式渐开线圆柱齿轮的精度不应低于GB/T10095规定的998级;闭式渐开线圆柱齿轮的
猜度不应低于GB/T10095规定的8-87级
普通圆柱蜗轮蜗杆的精度不应低于GB/10089规定的88-7级
钢丝绳应符合GB/门8918的规定,其安全系数不得小于55332钢丝绳保留在卷简上的安全圈数不应少于三圈。钢丝绳在卷筒上的固定应可靠,在保留二圈的状态下,应能承受125%的额定载荷
卷筒节径不应小于所缠绕钢丝绳直径的19倍
铸造卷简均应进行时效处理,
当卷筒轴直径大于150mm时,应进行探伤检查
卷简与卷筒轴装配后,轴承衬与轴径接触长度不应小于轴承衬长度的四分之三,接触斑点在25mm×25mm面积上不应少于四点,接触角为70-100
卷筒侧板外周至最外层钢丝绳的距离,不应小于钢丝绳直径的一倍。
-卷筒的壁厚应能承受钢丝绳的缠紧力,侧边应能承受钢丝绳产生的侧向力
制动器、离合器和停止器
卷扬机应设置制动器,由动力控制的制动器必须是常闭式,对溜放型卷扬机应装有控制溜放速度的常开式制动器。
制动轮一般采用ZG270-500,当制动轮直径不大于300mm时可采用HT200
制动轮的工作表面及锥形离合器的接合表面的粗糙度Ra值不应大于3.2ym,装配后该表面的径向跳动公差值不应大于相应直径的1/200
4装配后制动器摩擦衬垫与制动轮的工作表面、离合器两接合面的接触斑点分布面积不应小于理论接触面积的80%,
离合器处于放松状态时,两接合面应能彻底分离,
停止器应可靠
电动机与电气系统
电动机的工作制与定额应符合GB/T755的规定,但不应选用S1工作制的电动机
电动机(风扇罩除外)、按扭、开关等电器装置的防护等级不应低于GB4942.1和GB/T4942.2中规定的IP44级
电气控制设备和元件应设置于柜(箱)内,电气柜(箱)应有门锁
主电路应采用铜芯多股导线,并应采用橡胶或塑料绝缘:电缆、导线截面积应按载流量计算选定,但不得小于1.5mm2
![]()
